电气成套报价人员基础知识



一、对电气成套设备的初步认识
       作为一个电气成套设备的报价员，首先要懂得什么叫电气成套设备。电气成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。简单来说，就是电气成套设备，首先，它是电气设备。和开关和接触器断路器变压器是一类的。但是它有它的独特性。因为它是成套的，也就是说是把一系列的设备通过一定的规范（图纸、技术要求、工艺要求）组合在一起，形成一个有机的整体。这样的设备叫成套设备。通常咱们做的开关柜、箱式变电站等等都算作成套电气设备。这是行内的一个叫法。一般的销售的人凑在一起聊天，就说，哥们，做什么的？一个人说我做变压器的，一个说我做保护的，一个说我做开关的，一个说我做电缆的，另一个说我做成套的。

       电气成套设备主要分为：0.4kV、0.69KV、1.2KV低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。

       产品型号主要有如下三大类：
       1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；
       2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；
      3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV高压开关站。

二、学习与掌握电气成套设备的基础知识
      作为一个电气成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。这需要报价员平时多看多学多问。

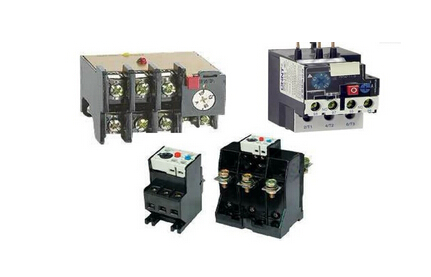

      在电气成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷气等组成的设备叫一次设备。由它们按照原理关系所组成的回路称为一次回路或一次方案图。为了使一次系统能安全可靠、稳定地运行，随时监视一次系统运行状态，同时能随时控制一次系统所必须配备许多其他电气元件及设备，如：测量仪表（电流表、电压表、功率因素表、功率表、频率表等）、控制信号元件（信号灯、按钮、万能转换开关等）、继电保护装置等。由它们按照原理关系所组成的回路称为二次回路或二次方案图。

三、了解电气成套设备的价格组成
1、一二次元器件价格；
2、辅材价格，包括：二次线、端子、线鼻、线夹、绕线管、号码管、字码、扎带、标准件等；
3、母排价格，母排用量按一次方案图预算；
4、壳体价格，比如：GGD：1800.00元/台；KYN28-12：6500.00元/台；HXGN-12：2500.00元/台；KYN61-40.5：16500.00元/台；GCK、GCS、MNS需按一次方案由专业壳体厂家进行报价；箱式变电站、非标箱（柜）按箱体尺寸计算。
5、包装及运输费用；
6、企业综合费用，包括管理费、人工工资、税金及利润等；
7、其它费用，比如投标时若中标需向招标公司交纳一定的费用。

四、平时加强对元器件的价格资料收集整理，及时掌握元器件价格的变动情况
       目前，国内外许多生产厂家已广泛采用各类报价软件，它将本地和在线的数据有机的结合起来，无需一个个输入价格资料收集和整理，大大加快了元器件输入的速度和可靠性，降低了报价人员的的劳动强度，如可邦成套报价软件。通过直接调总价，分类调价，正调，反调等不同的调价手段实现，系统会根据预定的规则，将差额自动分摊到每个分项中，一分钟之内,即可输出新的报价方案。这样就可以在短时间内快速出具新的标书，及时拿下标的，提高中标率。
       由此可以看出，未来的电气成套报价行业也会和其他行业一样，走上智能化的道路，结合先进的技术，能够提高企业的效率，提高效益。这必定是大势所趋。上了软件的企业，能够更快很准的进行标书的制作，所带来的改变远远超越了软件的价格。



五、报价过程及应注意事项
       1、对图纸进行全面的消化：根据用户提供的图纸，首先将图纸的目录进行  核对、然后分配归类。按照图纸设计说明及技术要求（对有招标文件而言，还需结合招标文件技术要求）理解本工程的设计意图，考虑核算可变方案所需的价格，同时应重视平面布置图。

      2、相关注意事项：
①、就高压柜而言，为了满足五防要求，进线柜需配带电显示器（强制型： DXN-10、24/35Q）及电磁锁，出线柜需配带电显示器（提示型：DXN-10/35T）及接地开关联锁装置。
②、两路电源进线时考虑备自投装置，两路电源进线与母联之间考虑电气及机械联锁装置（三合两）。
③、六氟化硫环网柜与KYN28-12中置柜一般需配温湿度控制器及加热器。
④、对相间及相间对地距离不能满足带电要求时需采取母排硫化处理或采用异形母排或母排套热缩套管，接头也应用绝缘罩包覆。
⑤、了解低压塑壳断路器附件的意义。
⑥、了解低压抽出式开关柜结构（抽屉柜抽屉安装总有效高度≤1800.00mm）。
⑦、GGD壳体电气元件有效安装尺寸： 600mm柜宽：600.00mm-5×2-25×2-30×2=480.00mm 800mm柜宽：800.00mm-5×2-25×2-30×2=680.00mm 1000mm柜宽：1000.00mm-5×2-25×2-30×2=880.00mm 1200mm柜宽：1200.00mm-5×2-25×2-30×2=1080.00mm
⑧、低压柜母线的计算：变压器上进线及联络柜三相主母排单拼大约16米  （柜宽为800mm时）。当进线柜带计量时，由于计量互感器及计量表计占用一定的空间致使刀开关及空气开关安装位置都要下移，故母线长度还应加长每相约0.6m；当母线长度大于6m时，母线之间需考虑搭接头；当母线为双拼或三拼时，还需考虑垫块；当进出线电缆较多时应考虑横排出线。



六、熟悉并掌握常用技术数据
    1、母排理论重量及载流量选用
a）、接触面搪锡或镀锡。 b）、环境温度：铜母线为40℃，铝母线为35℃，最高工作温度为85℃。 c）、周围环境温度不等于40℃的校正系数。d）、周围环境温度不等于35℃的校正系数；e）、理论重量及载流量选用
    2、热轧等边角钢
    3、热轧普通槽钢
    4、热轧钢板
    5、根据负荷选用绝缘母线截面
    6、以空气作为绝缘介质柜内各相导体间与对地净距（cm）
    7、高原型开关内一次元件的带电距离
    8、工频耐压水平
